Exercice 2.2 : Représenter le projet d’architecture

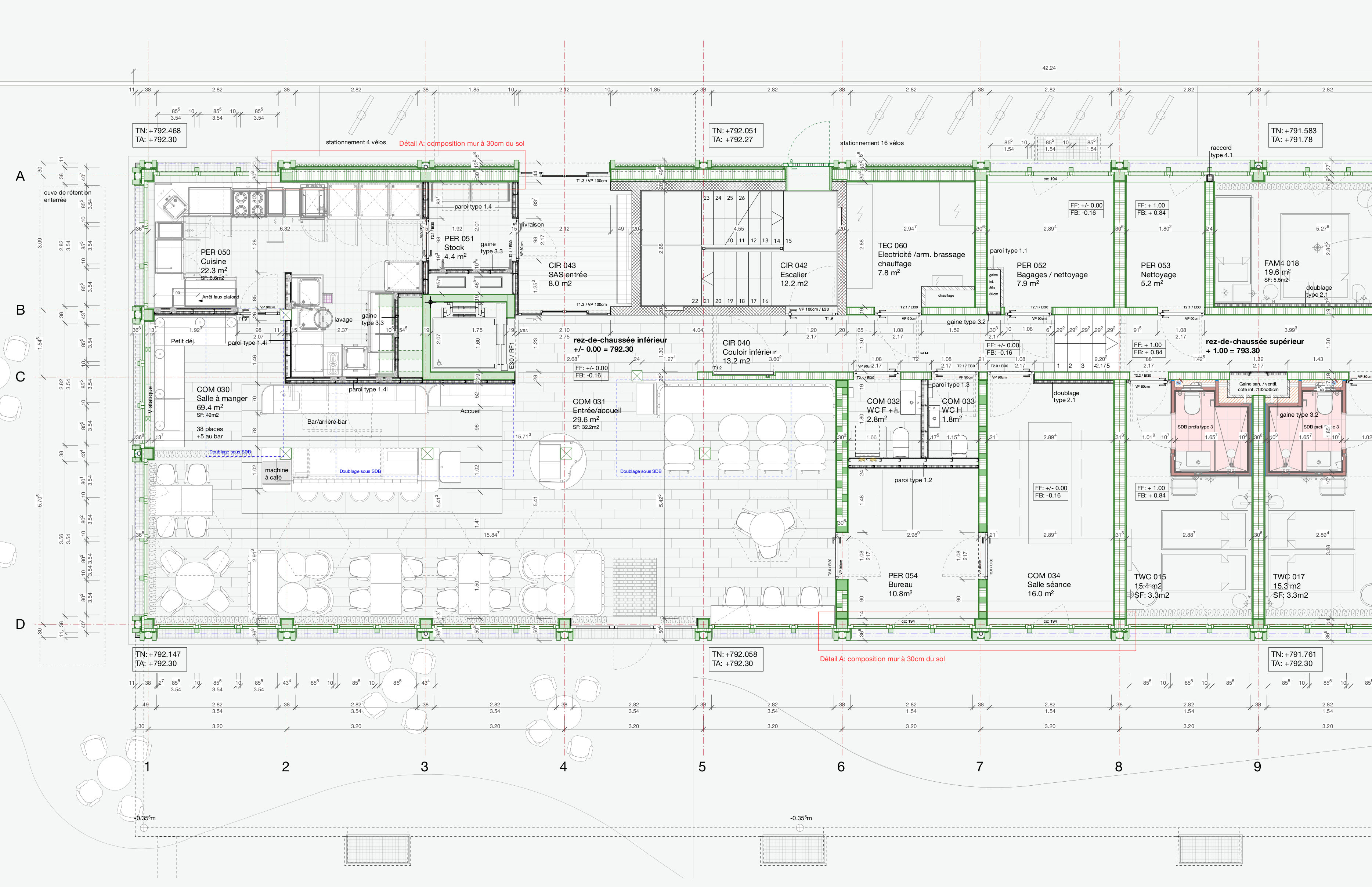

Dessin de plan sur la base de références

Hôtâ Hôtel, St-Imier / GINAA architectes Sàrl

Dans ce travail, les étudiant·e·s sont invité·e·s à poursuivre leur analyse en proposant une nouvelle version des plans étudiés. L’exercice se poursuit sous la forme d’un travail en groupe, mais chaque membre sera en charge d’un type de plan différent :

• un plan d’étage (1:100)
• un extrait de plan d’exécution (1:50)
• un extrait de plan de détail (1:20)

Le but est de se confronter au dessin architectural, à la fois pour mettre en pratique les réflexions menées lors de l’analyse précédente et pour manipuler concrètement les outils de dessin numérique.

Objectifs de l’exercice

L’objectif est de reprendre l’analyse effectuée précédemment et de proposer une nouvelle version des plans en réalisant un dessin synthétique et cohérent. Ce dessin doit inclure la nomenclature et les indications jugées nécessaires, sur la base :

• de la SIA 400
• des documents originaux élaborés par les architectes
• et de l’expérience et du sens critique développés par l’étudiant·e lors du travail précédent

Étapes de travail

1. Renseignement du type de plan choisi
   Compléter l’inscription sur la fiche Google Sheet avec le type de plan attribué à chaque membre :
   → Groupe du matin
   → Groupe de l'après-midi


2. Sélectionner le plan concerné et définir un cadrage adéquat (plus l'échelle est détaillée, plus le cadrage devrait être restreint) :
   • un plan de concours / avant-projet à l’échelle 1:200 ou 1:100
   • un plan d’exécution à l’échelle 1:50
   • un plan de détail à l’échelle 1:20, 1:10 ou 1:5


3. Redessin sur Vectorworks

   • Reproduire le plan en utilisant les outils adaptés
   • Organiser le dessin avec un système de classes pour gérer le rendu graphique
   • Ajouter cotations, textes, surfaces, symboles, etc.
   • Réaliser une mise en page libre sur un format standard (A3, A2 ou A1 selon l’échelle et le cadrage)
   • Inclure en comparaison le document original sur la même planche


4. Présentation

   • Date : 27 novembre 2025 (deux dernières périodes)
   • Format : Présentation orale individuelle du travail, en expliquant la prise de position développée.
