Etape 1 : Chapelle de St-Loup

Référence

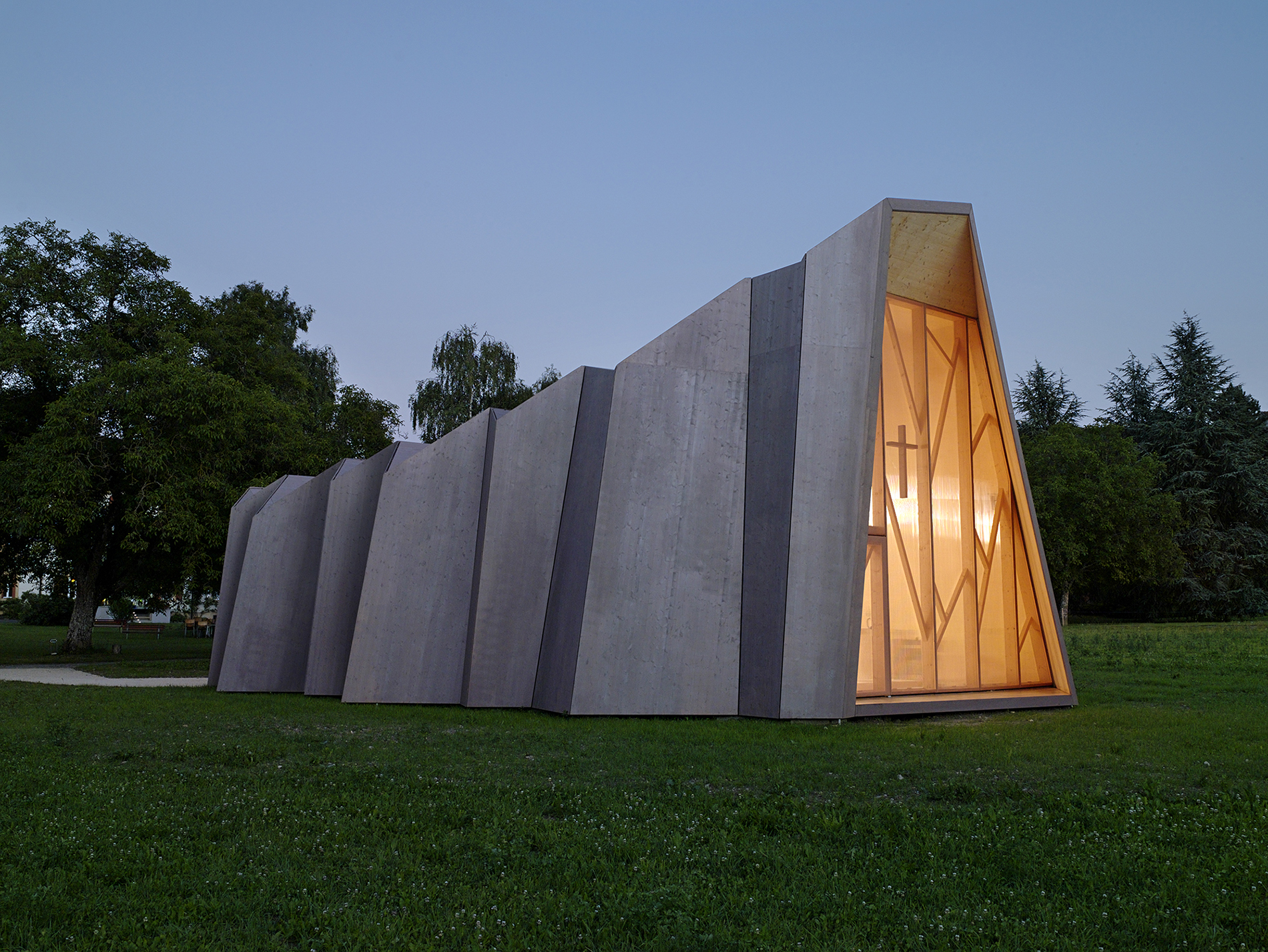

Chapelle temporaire de Saint-Loup réalisée par Localarchitecture & Danilo Mondada en 2008. Elle a été construite pour accueillir les offices religieux pendant une période de 18 mois, pendant la rénovation de la maison mère de la communauté. Les architectes ont choisi cette solution plutôt que de recourir à une solution standard, telle que la location d'une tente ou de conteneurs. Cette Chapelle construite entièrement en bois est inspirée de l'art japonais de l'origami.

Élaboration du modèle 3D

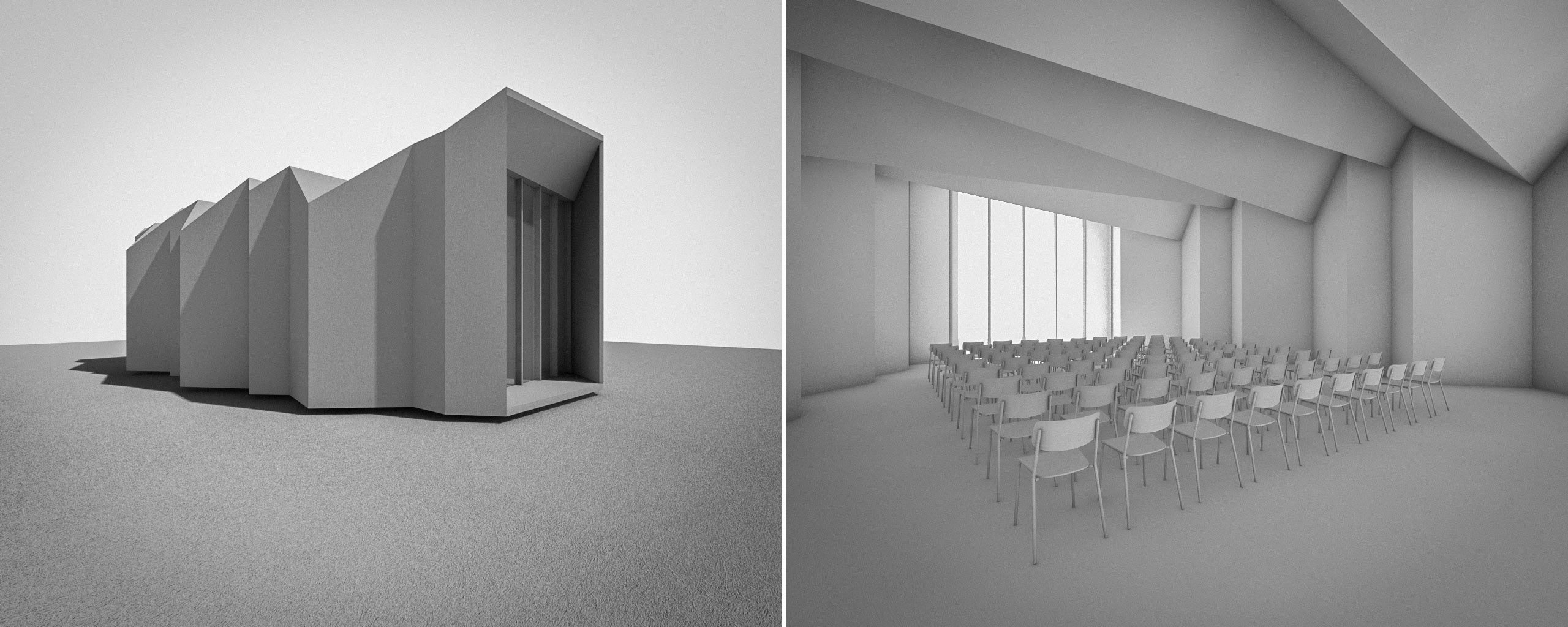

Dans cette première étape de ce travail, les étudiants sont amenés à modéliser en 3D dans Archicad une version simplifié de la chapelle de Saint-Loup.

Documents de base

Pour débuter ce travail, commencer par télécharger le fichier contenant les premiers repères pour démarrer la modélisation : ↓ Télécharger le fichier de base (Archicad 26)
ou la version Archicad 25 ↓ en cliquant ici

Marche à suivre

1. Commencer par mettre en place la toiture en suivant les lignes guides sur le 1er étage.
   Structure : basique / Matériau : Bois massif / Pente : 40° / hauteur : 2,4m / épaisseur 0,15m / Ligne de référence sur la ligne en biais


2. Dessiner les murs sur l'étage du rez-de-chaussée en suivant la référence de trace du 1er étage :
   Structure : basique / Matériau : Bois massif / hauteur : 8m / épaisseur 0,15m


3. Utiliser "Opérations éléments solides" pour réaliser la jonction entre les murs et la toiture. "Ajouter comme cible" les murs, "Ajouter comme opérateur" les pans de toiture et choisir l'opération "Soustraction avec extrusion vers le haut", puis presser sur "Exécuter".


4. Dessiner la dalle au rez-de-chaussée en s'alignant sur l'intérieur des murs.
   Structure : Basique / Matériau : Bois massif / épaisseur 0,15m / hauteur : 0.00


5. Mettre en place les parois vitrées de chaque côté avec la structure bois.
   Vitrage = mur de 3cm en verre
   Structure en bois = poteaux en bois massif 6/20cm à l'Ouest et 6/12cm à l'Est


6. Importer la chaise empilable 1255 de chez embru en utilisant le fichier Sketchup suivant :
   ↓ Télécharger le fichier de la chaise (Sketchup 22)
   ou la versions Sketchup 2019 en↓ cliquant ici


7. Glisser le fichier sketchup dans Archicad pour ajouter la chaise. Transformer la chaise en forme. Ajouter "Hachure de recouvrement". Transformer la forme en objet en choisissant "Enregistrer la sélection comme..." "Objet...". Corriger les matériaux, puis dupliquer le nouvel objet dans la scène avec "Option de duplication".


8. Ajouter des détails supplémentaires en fonction des souhaits de l'étudiant. / Placer des caméras / Tester les fonctions de projection photoréaliste intégrés à Archicad.
